正压气力输送的工艺设计

正压气力输送的工艺设计

• 物料温度: 余热锅炉尘,300℃ ; 表冷及布袋尘,150℃ ；物料量: 余热锅炉尘20 t/d, 表冷及布袋尘30t/d。物料堆密度:1 t/m3；安息角:50°；粒度:0.246 mm(～ 80%)。

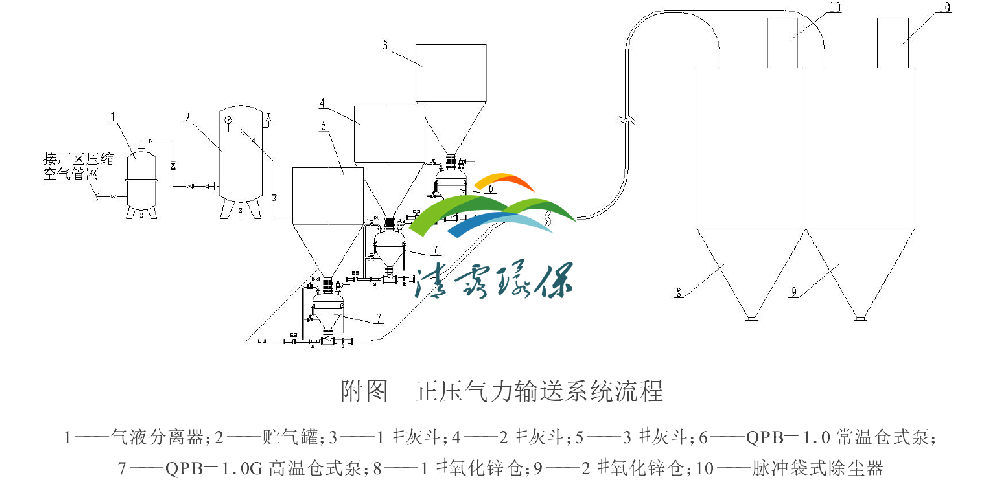

烟尘捕集后集中于三台灰斗,具体情况为:

(1)余热锅炉尘:烟尘量20 t/d,烟尘温度300℃ ,集中于3#灰斗。

(2)表冷及布袋尘:烟尘量30 t/d,烟尘温度150℃ ,集中于1#和2#灰斗。

设计用三台仓式泵,各有效容积均为1 m3。其中一台为高温型,输送余热锅炉尘用,单独一套输送管道。另两台为常温型,输送表冷及布袋尘,共用一套输送管道。对两种不同温度的烟尘分别进行气力输送计算。

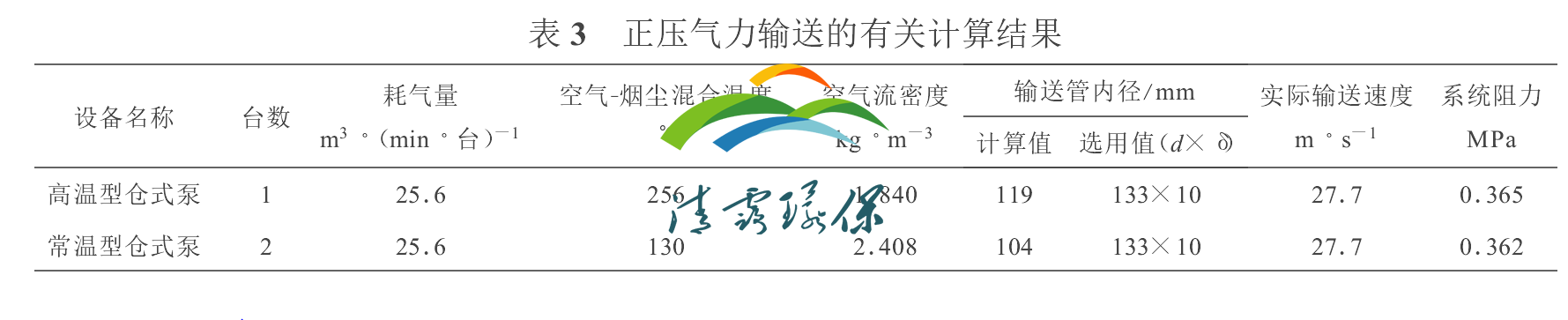

• 计算取值及计算结果

已知: 水平输送距离,300 m;垂直输送距离,20m;输送管道总长度,～ 350 m。

取值: 混合比6.5,每次吹送时间5 min,输送速度25 m/s,弯头数6个。

• 设备选型

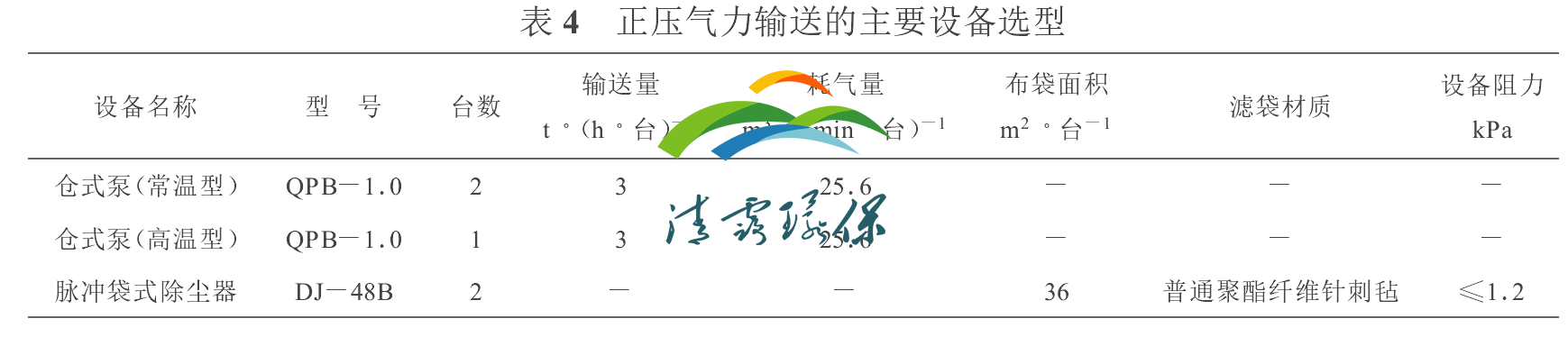

依照计算结果选用主要设备列于表4。为避免三台仓式泵同时工作时所用压缩空气量太大,将1#灰斗与2#灰斗错开送料。输送管道采用d 133 mm× 10 mm无缝钢管,弯头采用内衬耐磨陶瓷钢管,弯头曲率半径按管径的15倍考虑。
