氨水循环冷却制备装置

发布日期：2023-04-23 　浏览次数：391

针对氨水制备中会产生热量、溶解度降低、混合不均匀等问题，设计开发了氨水循环冷却制备装置。该装置氨水混合效果好，结构简单，经济性好，安全可靠且能够调节氨水浓度。

工作原理

首先通过溶剂喷淋单元向罐体通入一定量除盐水，然后通过气体分布单元向罐体通入氨气，同时喷淋除盐水。温度控制单元用于接收热电偶发出的反馈信号并控制冷

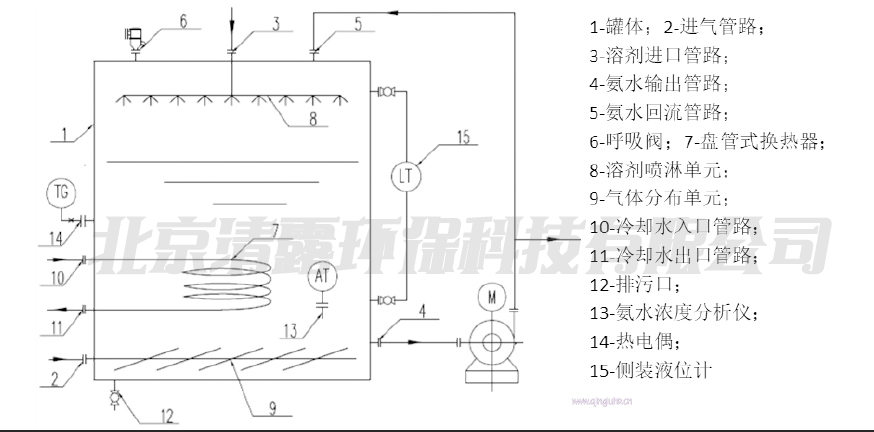

却水流量泵的流量，对制备的氨水进行换热冷却，制备的氨水由氨水回流管路回流到罐体。当氨水浓度分析仪显示的浓度达到用户要求时，一部分通过氨水输出管路排出，一部分经氨水回流管路再次回到罐体内。当工况变化，需要制备不同浓度的氨水时，浓度控制装置接收氨水浓度分析仪发出的反馈信号并控制溶剂流量泵的流量和氨气流量阀的开度，调节氨气和除盐水的流量比例，氨水溶液经过氨水回流管路进行循环回流。同理，当浓度分析仪显示氨水浓度达到使用要求浓度后，一部分排出，一部分再次回到罐体。氨水循环冷却制备装置如图 1所示。
