超音速雾化喷枪

发布日期：2022-02-11 　浏览次数：610

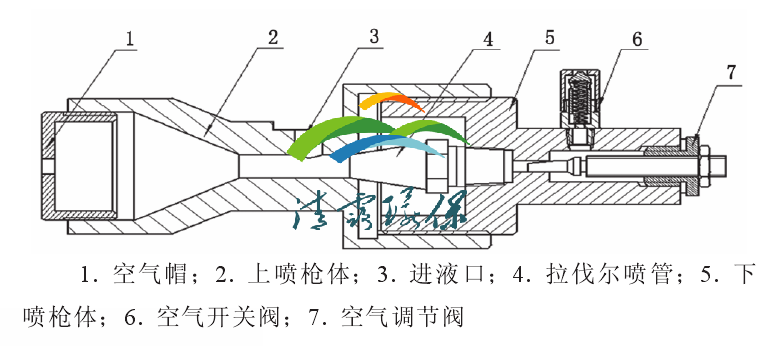

拉法尔喷管作为核心部件，是气流达到超音速的必要条件。亚音速气流在收缩管内随着截面积的减小速度逐渐增大，在喉管处达到音速，再经过扩张管继续加速，使气体的流动速度达到超音速。

液体进入喷管的流动方向和气体的流动方向垂直，进液口上连接有调节阀，可以调节进入喷枪的液体流量。由于液注和气流方向相互垂直，从而引起较大的速度差。在高速气流的冲击作用下，液体被初次破碎，一部分液体达到了雾化效果。然后，气体和液滴在上喷枪体的扩张段内充分混合，在喷管内外压差的作用下，再经小口喷出，使得液体完全雾化。最大的液滴直径大约为120μm，85%的液滴直径分布在25～75μm。
