SDS脱硫设备介绍

  机体内腔为圆筒形，由一环形将其分为上下两部份，下部份为进气室，上部份由分流环分隔成粉碎室和分级室。粉碎室由粉碎盘和衬套组成，用来将物料击碎细粉，分级室由分级叶轮组成，能把细粉分成粒度达标品和未达标品两种规格， 达标品经出料管吸出，未达标品沿分流环内壁回落到粉碎室，继续粉碎，直到达标为止。分级叶轮的转速可调，用以调节产品粒度。喂料螺旋装置在机体内侧壁，用来把物料送入粉碎室，其转速亦可调整，以控制不同的喂料量。

  1、磨机技术参数

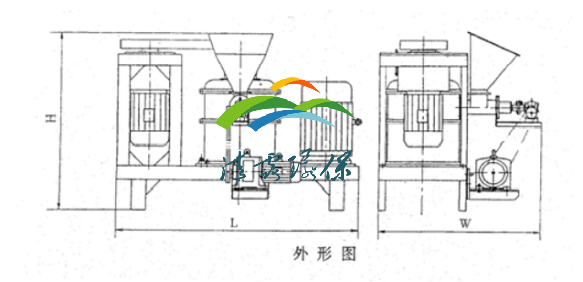

2、外形尺寸

W=1100;H=1270;L=1850

3、机器结构

  磨粉机主要由机架、分级电机架、上箱体、中箱体、下箱体、进料装置、分级电机、粉碎总成、分级总成等部件组成。

3.1、粉碎盘转动是靠粉碎电机通过 V 型三角带带动粉碎主轴来获得，分级机的转动是靠分级电机通过 V 型三角带（联轴器）带动分级主轴来获得，分级轮与粉碎盘的旋转方向相反。三角带的松紧是由涨紧螺栓调整电机与主机的中心距，使三联单角带松紧适度。

3.2、粉碎总成、分级总成

粉碎总成主要由粉碎主轴、粉碎轴承座、轴承、粉碎盘、磨块、三角带轮等部件组成。分级总成主要由分级主轴、分级轴承座轴承、分级叶轮、三角带轮（联轴器）等部件组成。分级叶轮、粉碎盘装上磨块后均作精密动平衡校验，其精度为 G16。分级叶轮的转速能在不停机的情况下在一定范围内可自由调整，使分级后的产品达到理想的细度。

4、进料装置

进料装置主要由料斗、绞龙、加料电机、减速箱等零部件组成。进料多少可调整加料电机转速来获得，使主电机的负荷基本处在额定负荷范围内工作。

5、设备安装

  由于分级叶轮和粉碎盘组件经过动平衡校验合格后方可整机装配，故运转时产生的振动很小。整机不需要打基础和用地脚螺栓来安装。机架只须放置于水平地上即可。或用防震垫支承。电控柜位置与主机不宜过远，这样既可观察主电机的负荷，又可在万一发生危险时及时切断电源。主机、进料装置的绞龙及分级叶轮的转向都符合要求后，管道及除尘系统、集料也准备完毕，便可开机试车。
